تعریف، مکانیسم و اهمیت صنعتی
برج خنک کن جریان متقاطع (Crossflow Cooling Tower)، نوعی سیستم تبخیری است که در آن جریان هوا و آب به صورت عمود بر هم حرکت میکنند. این طراحی ساختاری، دسترسی آسان به قطعات داخلی را برای نگهداری فراهم میکند.

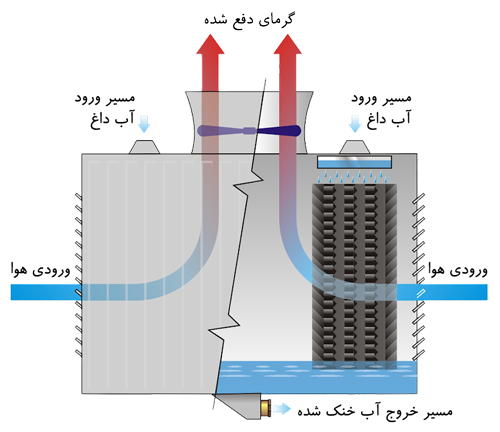

مکانیسم عملکرد: آب داغ از طریق لولههای توزیع، از بالای پکینگها (Fill) و به صورت عمودی (رو به پایین) ریزش میکند. فنهای برج، هوا را به صورت افقی (یا از کنارهها) از میان این جریان ریزشی آب عبور میدهند. در نتیجه، مسیر حرکت هوا و آب در برج متقاطع است.
اهمیت و کاربرد: این نوع برجها به دلیل سهولت فوقالعاده در نگهداری و بازرسی قطعات داخلی (مانند نازلها و پکینگها) و همچنین نیاز به هد (Head) پمپاژ پایینتر، در بسیاری از صنایع که تعمیر و نگهداری آسان و مستمر اهمیت دارد، کاربرد فراوانی دارند. صنایع تولیدی، پلاستیک، تهویه مطبوع و صنایعی که از برجهای بزرگ با سازه بتنی استفاده میکنند، از جمله مهمترین کاربران این نوع برجها هستند.
محصولات برج خنک کننده جریان متقاطع آریا بنیز
برجهای جریان متقاطع آریا بنیز، در طیف گستردهای از مدلهای مدار باز، مدار بسته و هیبریدی استفاده میشوند:
مزیتهای ساختاری و عملیاتی برجهای جریان متقاطع
- سهولت فوقالعاده در نگهداری و بازرسی : حوضچه آب داغ و نازلهای توزیع آب به راحتی از بیرون قابل دسترسی هستند و میتوان آنها را در حین کارکرد برج بازرسی و تمیز کرد.
- تعویض آسان پکینگها: پکینگها بدون نیاز به تخریب یا دسترسی از فضای داخل برج، به راحتی قابل بازرسی و تعویض هستند که زمان و هزینههای نگهداری را کاهش میدهد.
- بهینهسازی پمپاژ: به دلیل اینکه آب داغ از طریق نیروی جاذبه به سادگی در سطح پرکنندهها توزیع میشود، معمولاً نیازمند هد (Head) پمپاژ پایینتری نسبت به مدلهای جریان مخالف هستند که به کاهش مصرف انرژی پمپ کمک میکند.
- مناسب برای مدلهای ساخت در محل: طراحی ساده و ماژولار این سیستم، آنها را به انتخابی عالی برای مدلهای بزرگ سازه بتنی و فایبرگلاس (ساخت در محل - Field-Erected) تبدیل کرده است.
- کاهش افت فشار هوا: مسیر نسبتاً باز جریان هوا در پرکنندهها، باعث کاهش افت فشار هوا و در نتیجه مصرف انرژی کمتر فن نسبت به برخی سیستمهای جریان مخالف میشود.
چالشهای فنی برجهای جریان متقاطع
با وجود مزیتهای نگهداری، سیستمهای جریان متقاطع نیز دارای محدودیتهایی هستند که نیازمند طراحی هوشمندانه و دقیق هستند:
ریسک توزیع ناهمگون هوا و آب:
توضیح چالش: از آنجایی که آب و هوا مسیرهای متفاوتی را طی میکنند، حفظ توزیع کاملاً یکنواخت آب روی پرکنندهها (که برای راندمان حیاتی است) دشوارتر از جریان مخالف است. این عدم یکنواختی میتواند منجر به ایجاد "نقاط خشک" و کاهش راندمان خنککاری شود.
پتانسیل بالاتر برای دریفت
حرکت افقی هوا در تماس با ریزش عمودی آب، پتانسیل خروج قطرات ریز آب (Drift) از برج را افزایش میدهد. این امر نه تنها باعث اتلاف آب میشود، بلکه میتواند مواد شیمیایی موجود در آب را نیز به محیط اطراف منتشر کند.
فضای اشغالی بیشتر
به دلیل ساختار خود (عرض بیشتر برای توزیع آب و ورود هوا از کنارهها)، برجهای جریان متقاطع معمولاً فضای پایه بزرگتری نسبت به مدلهای جریان مخالف با ظرفیت یکسان اشغال میکنند. این موضوع در سایتهایی با محدودیت فضا میتواند یک چالش باشد.
مشکلات احتمالی یخزدگی در زمستان (در برخی مناطق)
از آنجایی که فنها در جریان متقاطع معمولاً در کنارهها یا بالای برج قرار دارند و جریان هوا از یک سمت بزرگ وارد میشود، در فصول سرد و یخبندان، ممکن است بخشهای ورودی هوا و پکینگها دچار یخزدگی شوند که بر عملکرد و پایداری برج تأثیر میگذارد.
راهحل آریا بنیز: مهندسی بهینه برای غلبه بر چالشها
ما در آریا بنیز برج خنک کن، با درک کامل چالشهای برجهای جریان متقاطع، راهکارهای مهندسیشدهای را در طراحی و ساخت خود به کار میگیریم تا حداکثر کارایی و پایداری را فراهم کنیم:
تضمین توزیع یکنواخت: استفاده از نازلهای توزیع آب با فشار یکنواخت و طراحی پیشرفته و همچنین تعبیه سیستمهای توزیع آب حوضچهای با کیفیت بالا، برای اطمینان از پوشش ۱۰۰ درصدی و یکنواخت پرکنندهها و جلوگیری از ایجاد نقاط خشک.
کاهش حداکثری دریفت: نصب قطرهگیرهای (Drift Eliminator) با راندمان بسیار بالا و طراحی اختصاصی، برای به حداقل رساندن اتلاف قطرات آب (تا 0.001% یا کمتر) و کاهش نیاز به آب جبرانی (Make-up Water).
بهینهسازی فضای اشغالی: طراحی ماژولار با استفاده از پکینگهای با بازده بالا (High-Efficiency Fill) و بهینهسازی فاصلهی بین سلولها، برای کاهش حداکثری فضای اشغالی و ارائه راهحلهای فشرده.
سیستمهای ضد یخزدگی: در مناطق با آب و هوای سرد، ما سیستمهای ضد یخزدگی (De-icing Systems) را طراحی و نصب میکنیم که شامل تغییر جهت چرخش فن (Reverse Fan Operation) یا استفاده از سیستمهای گرمایشی خاص برای جلوگیری از یخزدگی در پرکنندهها و نازلها میشود.
