تعریف، مکانیسم و اهمیت صنعتی
برج خنک کن جریان مخالف (Counterflow Cooling Tower)، سیستمی با طراحی بهینه است که در آن جریان هوا و آب به صورت مخالف جهت یکدیگر حرکت میکنند. این طراحی، حداکثر انتقال حرارت ممکن را در کمترین فضای اشغالی فراهم میآورد.

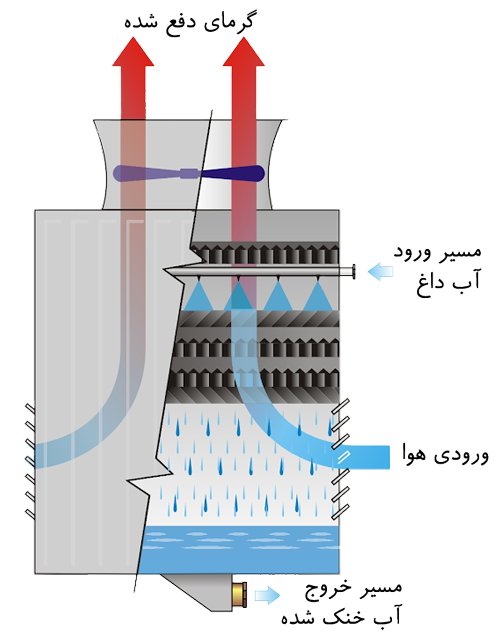

مکانیسم عملکرد: آب داغ از طریق نازلها از بالای پکینگها (Fill) پاشیده شده و به صورت عمودی (رو به پایین) ریزش میکند. در همین حال، فنها هوا را از پایین برج به داخل مکیده یا دمیده و آن را به صورت عمودی (رو به بالا) از میان پرکنندهها عبور میدهند. در نتیجه، آب و هوا در مسیری کاملاً مخالف یکدیگر حرکت میکنند و بیشترین زمان تماس و تبادل حرارت را دارند.
اهمیت و کاربرد: به دلیل راندمان حرارتی فوقالعاده بالا و نیاز به فضای اشغالی کمتر (ابعاد فشردهتر)، این برجها انتخاب اول برای صنایع پتروشیمی، نیروگاهی، صنایع فولاد، مراکز داده و هر کاربردی هستند که دستیابی به کمترین دمای آب خروجی در فضای محدود، از اهمیت حیاتی برخوردار است.
محصولات برج خنک کننده جریان مخالف آریا بنیز
برجهای جریان مخالف آریا بنیز، در طیف گستردهای از مدلهای مدار باز، مدار بسته و هیبریدی استفاده میشوند. تمامی این محصولات از مکانیزم جریان مکشی (Induced Draft) برای تضمین راندمان بالاتر استفاده میکنند.
مزیتهای فنی برتر برجهای جریان مخالف
- بالاترین راندمان حرارتی: حرکت آب و هوا در جهت مخالف، بیشترین زمان تماس و بیشترین اختلاف دمای متوسط لگاریتمی (Log Mean Temperature Difference - LMTD) را فراهم میکند. این امر منجر به دستیابی به بالاترین راندمان تبادل حرارت و خنککاری عمیقتر آب تا نزدیکترین دمای حباب مرطوب (Wet Bulb Temperature) میشود.
- ابعاد فشرده و نیاز به فضای کمتر: به دلیل راندمان حرارتی بالا، برجهای جریان مخالف برای ظرفیتهای یکسان، معمولاً فضای پایه کوچکتری نسبت به برجهای جریان متقاطع اشغال میکنند. این ویژگی برای سایتهایی با محدودیت فضای نصب بسیار حائز اهمیت است.
- بهینهسازی توزیع آب: توزیع آب به صورت فشار قوی از نازلهای اسپری (Spray Nozzles) انجام میشود که توزیع یکنواخت آب بر روی پرکنندهها را تضمین میکند و از ایجاد نقاط خشک جلوگیری مینماید.
- کاهش دریفت (Drift Loss) مؤثرتر: حرکت عمودی هوا از میان قطرهگیرها، باعث میشود که قطرات آب در برابر نیروی گرانش قرار گیرند و به سمت پایین (تشتک آب سرد) برگردند. این مکانیزم به کاهش مؤثرتر اتلاف قطرات آب (Drift Loss) کمک میکند.
- کاهش خطر یخزدگی (در صورت طراحی مناسب): به دلیل جریان هوای یکنواخت از پایین به بالا، با طراحی صحیح سیستمهای ضد یخزدگی (مانند چرخش معکوس فن)، مدیریت یخزدگی در فصول سرد راحتتر و مؤثرتر است.
چالشهای فنی برجهای جریان مخالف
اگرچه جریان القایی برترین سیستم است، اما دارای ملاحظاتی نیز میباشد که ما با طراحی هوشمندانه آنها را مدیریت میکنیم:
نیاز به هد پمپاژ بالاتر
توزیع آب در این برجها معمولاً از طریق نازلهای اسپری فشار قوی انجام میشود. این فرآیند نیازمند هد پمپاژ (Pump Head) بالاتری نسبت به برجهای جریان متقاطع است که میتواند منجر به مصرف انرژی بیشتر پمپ شود.
دشواری نسبی در نگهداری و بازرسی
به دلیل ساختار متراکم و فشردهتر، دسترسی به برخی قطعات داخلی مانند نازلها و پرکنندهها ممکن است نسبت به برجهای جریان متقاطع دشوارتر باشد، زیرا نیاز به ورود به فضای داخلی برج یا برداشتن بخشهایی از آن دارد.
بالاتر بودن افت فشار هوا
مسیر جریان هوای طولانیتر و متراکمتر در پرکنندهها، میتواند منجر به افت فشار هوای بالاتری شود. این افت فشار، فنها را مجبور میکند تا با توان بیشتری کار کنند که میتواند مصرف انرژی فن را افزایش دهد.
راهحل آریا بنیز: مهندسی دقیق برای راندمان بینظیر
ما در آریا بنیز برج خنک کن، با درک عمیق چالشهای برجهای جریان مخالف، راهحلهای مهندسیشدهای را در طراحی و ساخت خود به کار میگیریم تا بالاترین راندمان حرارتی و پایداری را برای شما تضمین کنیم:
بهینهسازی سیستم پمپاژ:
ما با استفاده از نازلهای اسپری با طراحی پیشرفته و انتخاب دقیق پمپها، هد پمپاژ مورد نیاز را بهینه میکنیم تا در عین حفظ توزیع یکنواخت آب، مصرف انرژی پمپ به حداقل برسد.
طراحی برای دسترسی و نگهداری مؤثر:
با وجود ساختار فشرده، ما راهکارهایی را برای دسترسی مؤثر به نقاط کلیدی برج در نظر میگیریم. این شامل طراحی ورودیهای بازرسی (Inspection Doors) مناسب و استفاده از پکینگها و نازلهای با کیفیت بالا است که نیاز به تعویض و نگهداری را کاهش میدهد.
فنهای با راندمان بالا برای مقابله با افت فشار:
ما از فنهای کامپوزیتی ایرفویل با طراحی آیرودینامیکی پیشرفته و موتورهای با بازدهی بالا استفاده میکنیم تا با افت فشار هوای داخلی به بهترین شکل مقابله کرده و در عین حال، مصرف انرژی فن را بهینه نگه داریم.
